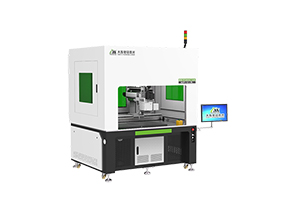

Precyzyjna konstrukcja modułu ruchu X / Y do obróbki dużych detali lub pozycjonowania wieloetapowego
Elementy modułowe. System zasilania silnikiem krokowym, łatwość ładowania;
Precyzyjny moduł ruchowy X / Y, podwójny system vision, dwustanowiskowy obszar przetwarzania, proces załadunku i rozładunku online, wysoka wydajność.
Moc lasera (W)
20/30/50/100 20/30/50/100 20/30/50/100
Powierzchnia robocza (mm)
175x175
110x110
70x70
Wysokość podnoszenia (mm)
100-500(800 optional)
Min. szerokość linii (mm)
0.03
Min. character(mm)
0.2
Obsługiwane formaty graficzne
MP, PLT, AI, DXF, etc.
Napięcie zasilające
AC220V±10%,50HZ/60HZ
Wymiary (mm)
770x1070x1600
1500x750x1450
1650x1350x1950
Zasięg optyczny CCD
120x120
120x120
600x600/120x120
Dokładność wizualna (mm)
±0.1
Waga (Kg)
100
100
400
Środowisko pracy
Temp.: 10 ~35 ℃, wilgotność: 5 ~8 5 %, pomieszczenia bezpyłowe, bez skraplającej pary wodnej
Moc całkowita (kw)
2
1
2
Przykładowe zastosowanie:
Znakowanie stali nierdzewnej
Znakowanie ładowarek
Znakowanie elementów elektronicznych
Znakowanie łożysk
Cechy
1.Przemysłowe źródło laserowe i szybki skaner galvo o stabilnej wydajności;
2.Oprogramowanie do znakowania laserowego łatwe w konserwacji i obsłudze;
3. Samodzielnie opracowana funkcja wizyjna, umożliwiająca pozycjonowanie dopasowanie i wizualną identyfikację konturów.
4.Zewnętrzny, współosiowy system wizyjny z automatycznie dopasowującym się obszarem kamery i obszarem znakowania w celu poszerzenia wizualnego obszaru roboczego i znacznej poprawy dokładności znakowania.
5.Konstrukcja modułowa pozwala na swobodne łączenie różnych funkcji w różnych procektach, spełniając tym samym różnorodne wymagania produkcyjne.
6.Podwójna konstrukcja systemu wizyjnego z pozycjonowaniem produktu i drugorzędnym pozycjonowaniem, poprawia załadunek i wydajność całego procesu.
7.Serwomotor lub silnik krokowy znacznie poprawia dokładność znakowania.
