Włóknowa wycinarka laserowa HyTube

Zastosowanie
Rury ze stali węglowej, rury ze stopów aluminium, rury ze stali nierdzewnej, rury z tytanu itp.

Parametry techniczne

Obszar roboczy (długość* średnica rury) 6516 6522 6532 Maksymalne przyspieszenie osi A 70rpm
6500mm×φ10-150mm, 6500mm×□10-110mm 6500mm×φ20-210mm, 6500mm×□20-150mm 6500mm×φ20-310mm, 6500mm×□20-220mm
Przekrój opisanej średnicy koła ≤φ150mm/φ210mm/φ310mm Maksymalna waga pojedynczej rury 80kg/100kg/120kg
Zakres przesuwu osi Z 150mm 150mm 200mm Długość jednej ładowanej porcji 2500-6500mm (automatyczny pomiar długości)
Zakres przesuwu osi X 7050mm
Zakres przesuwu osi Y 230mm Długość cięcia 0-4000mm
Zakres przesuwu osi A/B Nieskończone obrotowe Waga urządzenia 7500Kg
Dokładność pozycjonowania osi X/Y ±0.05mm/1000mm Siła zacisku pojedynczej szczęki 145kg
Dokładność repozycjonowania osi X/Y ±0.03mm Maksymalna waga pojedynczej rury 100kG
Dokładność pozycjonowania osi A/B ±30" Wymiary urządzenia (L*W*H) 12m*4.3m*2.8m
Dokładność repozycjonowania osi A/B ±10" Faza/ Moc znamionowa / Częstotliwość napięcia 3/380V/50Hz
Maksymalne przyspieszenie osi X/Y 100m/min Klasa IP zasilania IP54

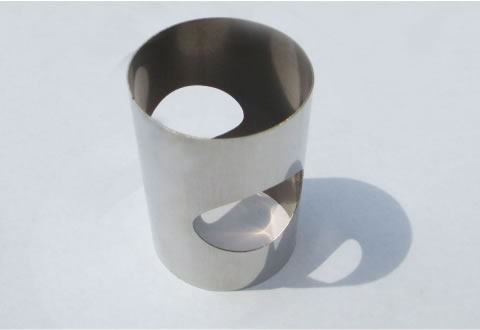

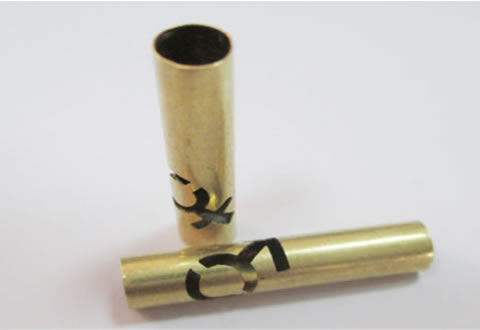

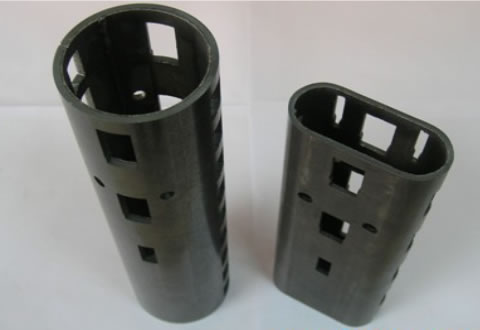

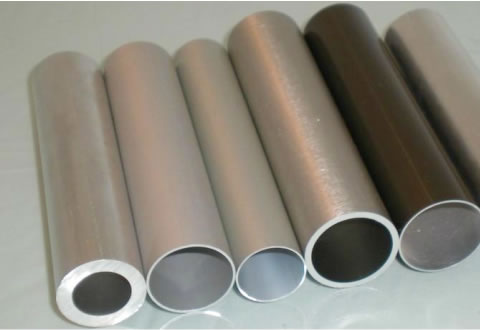

Przykłady obróbki laserem:

Cechy
1. Cyfrowy układ sterowania PA oparty na systemie operacyjnym windows. Specjalna platform do cięcia rur posiada zintegrowane moduły funkcji cięcia laserowego z interfejsem przyjaznym użytkownikowi.
2. Kluczową technologią w cyfrowym sterowaniu wycinarki do rur jest profesjonalne oprogramowanie do cięcia rur, które pozwala na znaczącą oszczędność surowca, zapewnia wysoką wydajność cięcia i uzyskuje “ Cięcie w pełnym wymiarze czasu, cięcie o wysokiej wydajności”.
3. Pojemnościową głowicę włóknowego lasera tnącego cechuje wrażliwa reakcja, wysoka precyzja wykrywania ORAZ wysoka stabilność i niezawodność.
4. Specjalne pływające urządzenie podtrzymujące rurę jest w ciągłym kontakcie z rurą podczas załadunku albo obrotu. Siła nacisku jest ustawiana w zależności od specyfikacji rury i ma na celu zapobieganie upadkowi rury, redukuje wahanie osi i poprawia precyzję cięcia.
5. Automatyczny załadunek porcjami oszczędza pracę i poprawia wydajność.
6. Automatyczny system rozpoznawania odcinków rur pozwala na załadunek różnych typów rur, automatyczne wywołanie określonego typu, automatyczne uzyskanie danych z bazy i automatyczną sugestię procedury obróbki.
7. Kompletna baza danych technicznych cięć z przyjaznym w użytkowaniu panelem obsługi z trybem jednoprzyciskowym, zależnym od rodzaju rury lub trybem dowolnego modyfikowania parametrów z poziomu panelu.
8. Wysoce precyzyjny zawór proporcjonalny z serwomechanizmem potrafi precyzyjnie dopasować ciśnienie gazu pomocniczego i siłę zacisku szczęk żeby uzyskać optymalne wyniki pracy.
9. Maksymalna prędkość liniowa wynosi do 100m/min a prędkość obrotowa do 120m/min.
